Использование диаграмм
Для ознакомления с возможностями использования диаграмм рассмотрим отчет «Диаграмма». При создании данного отчета его необходимо изменить (он должен отображать суммы по группам номенклатуры)

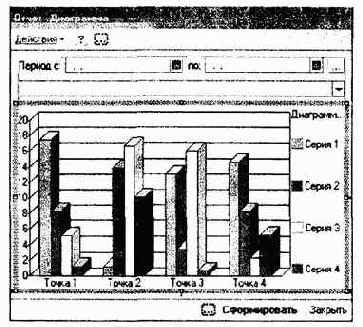

У отчета определены два реквизита: НачПериода (тип «Дата»), КонПериода (тип «Дата»). В диалоге определен элемент управления «Диаграмма» (имя «эфДиаграмма»). Диалог формы при этом имеет следующий вид:
Модуль формы содержит описание следующих процедур:
|
Процедура КнопкаСформироватьНажатие (Элемент) ЭлементыФормы. эфДиаграмма. КоличествоСериЙ = 0; Элементы Формы, эфДиаграмма. Количество Точек = 0; ВыполнитьОтчет (ЭлементыФормы. эфДиаграмма); ВыбТипДиафаммы = ЭлементыФормы. эфДиаграмма. ТипДиаграммы; КонецПроцедуры Процедура ВыбПериодНажатие (Элемент) НастройкаПериода = Новый НастройкаПериода; НастройкаПериода. УстановитьПериод (НачПериода, ?(КонПериода='0001-01-01', КонПериода, КонецДня (КонПериода))); НастройкаПериода. РедактироватьКакИнтервал = Истина; НастройкаПериода. РедактироватьКакПериод = Истина; НастройкаПериода. ВариантНастройки = ВариантНастройкиПериода. Период; НастройкаПериода. Редактироватъ (); НачПериода = НастройкаПериода. ПолучитьДатуНачала (); КонПериода = НастройкаПериода. ПолучитьДатуОкончания (); КонецПроцедуры Процедура ПолеВыбораПриИзменении () ЭлементыФормы. эфДиаграмма. ТипДиаграммы = ВыбТипДиаграммы; КонецПроцедуры |
|
ЭлементыФормы. ВыбТипДиаграммы. СписокВыбора. Добавить (ТипДиаграммы. Круговая, "Круговая"); ЭлементыФормы. ВыбТипДиаграммы. СписокВыбора. Добавить (ТипДиаграммы. КруговаяОбъемная, "Круговая объемная"); ЭлементыФормы. ВыбТипДиаграммы. СписокВыбора. Добавить (ТипДиаграммы. Гистограмма, "Гистограмма"); ЭлементыФормы. ВыбТипДиаграммы. СписокВыбора. Добавить (ТипДиаграммы. ГистограммаОбъемная, "Гистограмма объемная"); ЭлементыФормы. ВыбТипДиаграммы. СписокВыбора. Добавить (ТипДиаграммы. ГистограммаСНакоплением, "Гистограмма с накоплением"); ЭлементыФормы. ВыбТипДиаграммы. СписокВыбора. Добавить (ТипДиаграммы. ГистограммаСНакошхениемОбъемная, "Гистограмма с накопл. объемная"); |
||
|
Модуль объекта содержит описание следующей процедуры: |
||
|
Процедура ВыполнитьОтчет (эфДиаграмма) Экспорт Запрос = Новый Запрос; ТекстЗапроса = "ВЫБРАТЬ |Номенклатура, Номенклатура. Наименование НаименованиеНоменклатуры, |КоличествоОборот Количество, СуммаОборотСумма |ИЗ РегистрНакопления. Продажи. Обороты (&ПериодС, &ПериодПо„) |УПОРЯДОЧИТЬ ПО Номенклатура. Наименование |ИТОГИ Сумма (Количество), Сумма (Сумма) ПО Номенклатура ТОЛЬКО ИЕРАРХИЯ I"; Запрос. Текст = ТекстЗапроса; Запрос. УстановитьПараметр ("ПериодС", НачПериода); Запрос. УстановитьПараметр ("ПериодПо", КонПериода); РезультатЗапроса = Запрос. Выполнить (); эфДиаграмма. Обновление = Ложь; эфДиаграмма. КоличествоТочек = 1; эфДиаграмма. Точки [0]. Текст = "Сумма"; ВыборкаОсновная = РезультатЗапросаВыбратъ (ОбходРезультатаЗапроса. ПоГруппировкам); Пока ВыборкаОсновная, Следующий () Цикл ВыборкаДетальная = ВыборкаОсновная. Выбрать (); Пока ВыборкаДетальная. Следуюший () Цикл эфДиаграмма. КоличествоСерий = эфДиаграмма. КоличествоСерий + 1; эфДиаграмма. Серии [эфДиафамма. КоличествоСерий — 1]. Текст = СокрП (ВыборкаДетальная. НаименованиеНоменклатуры); эфДиафамма. Серии [эфДиафамма. КоличествоСерий-1]. Расшифровка= ВыборкаДетальная. Номенклатура, эфДиаграмма. УстановитьЗначение (0, эфДиаграмма. КоличествоСерий — 1, ВыборкаДетальная. Сумма,); КонецЦикла; КонецЦикла; эфДиаграмма. Обновление = Истина; КонецПроцедуры |
||
